COCON Comparer graphiquement des bâtiments

COCON donne la possibilité de comparer graphiquement des bâtiments de plusieurs points de vue.

Les bâtiments ont été préalablement décrits via l’onglet "Bâtiments" en indiquant leur composition.

Il est possible de réaliser cette comparaison selon 1 critère, 2 critères, 6 notes, 17 impacts environnementaux, le contenu en énergie grise, la position vis à vis du label bâtiment biosourcé, un impact environnemental par lots de travaux.

Comparer des bâtiments selon 1 critère

L’onglet "Bât G1" permet de comparer graphiquement des bâtiments.

Deux menus (en jaune) permettent de sélectionner :

  • le critère selon lequel on veut réaliser la comparaison.
  • le mode d’expression de cette comparaison (par bâtiment, par m² SHON/bâtiment, par m² SHON/an/bâtiment, par occupant/bâtiment, par occupant/an/bâtiment )

Les visualisations graphiques sont alors simultanéement visibles :

  • sous forme synthétique
  • sous forme synthétique avec rappel du côut de construction.
  • sous forme détaillée

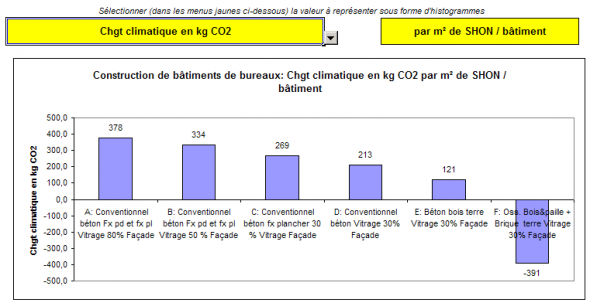

Comparaison graphique de bâtiments selon 1 critère

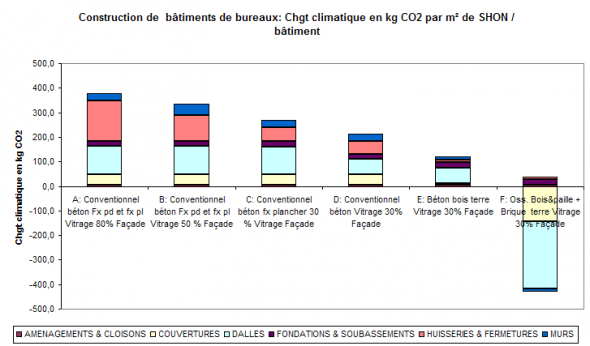

Comparaison graphique détaillée de bâtiments selon 1 critère

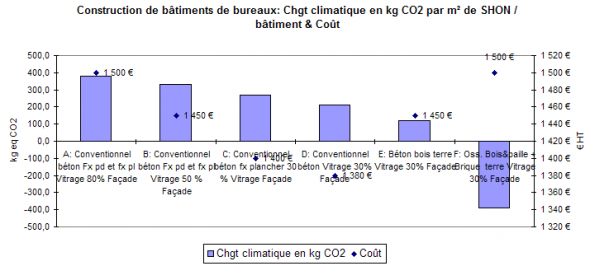

Comparaison graphique de bâtiments selon 1 critère avec prix



Comparer des bâtiments selon 2 critères

L’onglet "Bât G2" permet de comparer graphiquement des parois selon 2 critères. Ces critères recouvrent l’ensemble des indicateurs environnementaux contenus dans les FDES (Fiches de Déclaration Environnementales et Sanitaires - norme P 01-010) des produits qui composent les bâtiments

Des menus (en jaune) permettent de sélectionner :

  • le critère selon lequel on veut réaliser la comparaison.
  • le mode d’expression de cette comparaison (par bâtiment, par bâtiment / m², par par bâtiment/m²/an)
  • le critère à afficher en abscisse.
  • le critère à afficher en ordonnée.

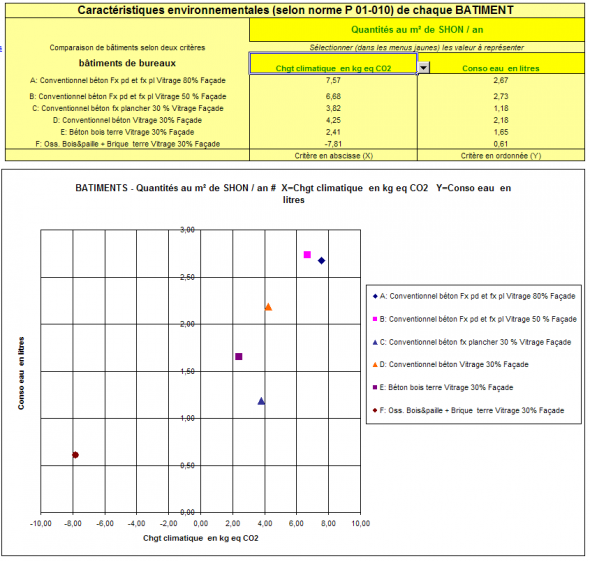

Comparaison graphique de bâtiments selon 2 critères



Comparer des bâtiments selon 6 notes

L’onglet "Bât G6" permet de comparer graphiquement des bâtiments à partir de 6 notes attribuées par COCON. Ces notes et leur représentation se présentent sous la même forme que les informations affichées au nveau de l’onglet dédié à chaque paroi.

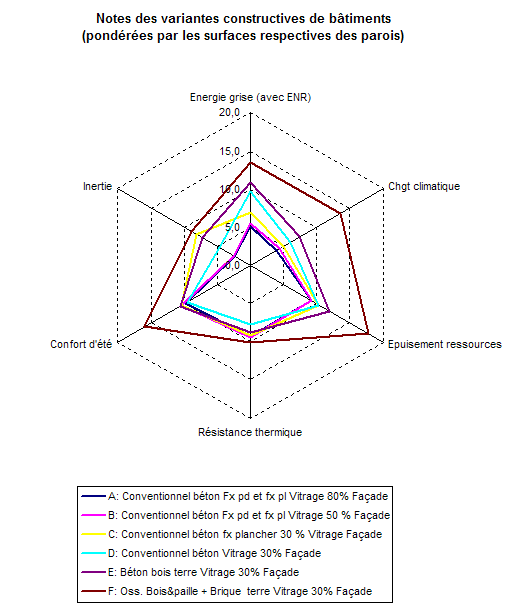

 Comparaison graphique de bâtiments à partir de 6 notes



Comparer des bâtiments selon 17 impacts environnementaux

L’onglet "Bât G17" permet de visualiser simultanément les 17 impacts environnementaux décrits dans la norme NF P 01-010 utilisée par les FDES.

On notera que la représentation simultanée de nombreuses caractérististiques environnementales est difficile à interpréter. En effet, l’affichage des valeurs brutes n’a pas beaucoup de sens, car les unités employées sont très différentes. Il est difficile de comparer à une même échelle des kg de CO2, des kg de déchets radioactifs, des kWh, des litres etc.

Nous préconisons donc de réaliser cette représentation après normalisation au travers du menu disponible

La normalisation est réalisée entre 2 bornes formées pour chaque caractéristique environnementale de la plus faible et de la plus forte valeur rencontrée au sein des bâtiments sélectionnée par l’utilisateur.

Des menus (en jaune) permettent de sélectionner :

  • les bâtiments à étudier.
  • le type de représentation graphique
    • valeurs brutes
    • normalisées.
  • le "talon" appliqué dans le cas d’une représentation normalisée. Ainsi les valeurs proches de 0 sont tout de même visibles.

NB : Une représentation normalisée n’a de sens que si au moins 2 bâtiments différents sont affichés.

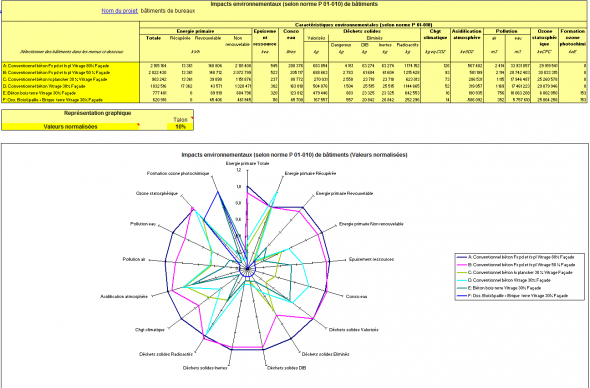

Représentation graphique selon les 17 impacts environnementaux de la norme NF P 01-10 (FDES) de bâtiments







Comparer des bâtiments selon leur contenu en énergie grise

L’onglet "Bât GEP" permet de visualiser et de comparer le contenu en énergie du ou des bâtiments étudiés. Les informations présentées permettent d’identifier le type d’énergie consommée pour la construction, l’entretien et la fin de vie des matériaux constitutifs de chaque bâtiment en différenciant :

  • l’énergie primaire totale
  • l’énergie procédé
  • l’énergie matière
  • l’énergie d’origine renouvelable
  • l’énergie non renouvelable
  • l’électricté

On notera qu’en l’état actuel, l’ensemble de ces informations ne sont pas disponibles pour chaque matériau. En conséquence, l’énergie primaire totale devrait en théorie être égale à :

  •  la somme de l’énergie renouvelable + non renouvelable

ainsi qu’à

  • la somme de l’énergie procédé + matière

En réalité cette information est parfois incomplète (en particulier pour les données qui ne sont pas issues de FDES). Il est donc important de toujours comparer l’énergie primaire totale avec les autres données disponibles.

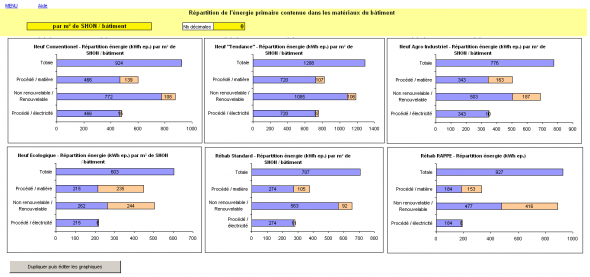

Comparer des bâtiments selon leur contenu en énergie grise

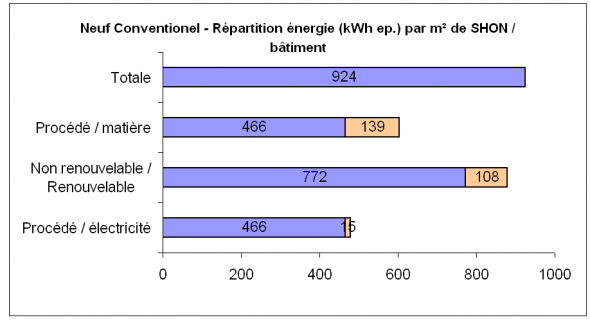

Comparer des bâtiments selon leur contenu en énergie grise - zzom
