COCON Liste et caractéristiques des parois

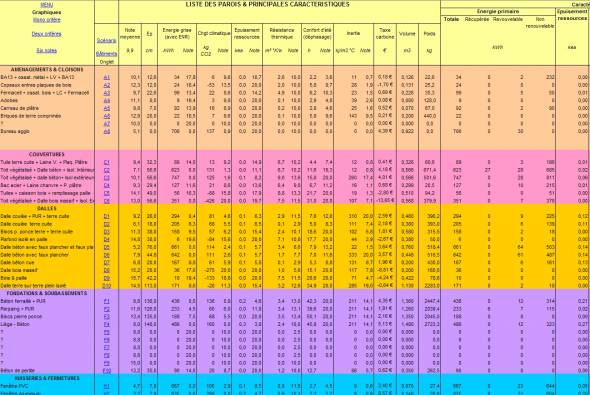

Cet onglet présente de manière synthétique les différentes parois disponibles dans COCON. L’utilisateur peut modifier / étudier une paroi. Les liens affichés dans la 2° colonne du tableau permettent de déclencher l’affichage de la paroi concernée et de la modifier si nécessaire.

Il est possible de réaliser cette comparaison selon 1 critère, 2 critères, 6 notes, 17 impacts environnementaux.



Comparer plusieurs parois

Comparer des parois selon 1 critère

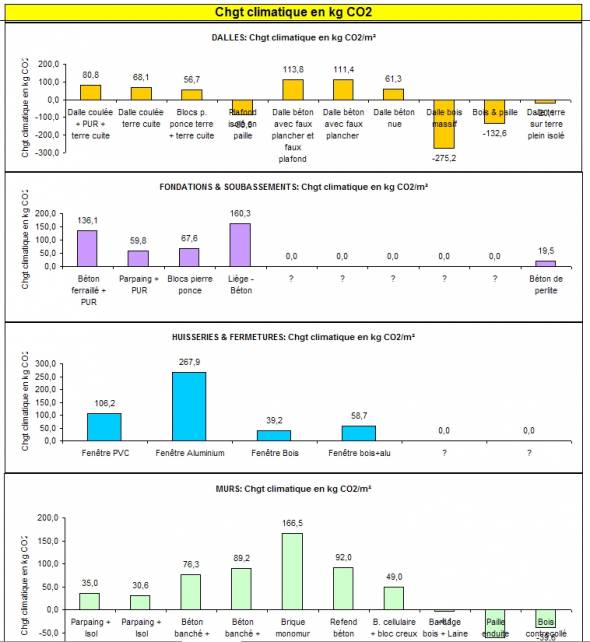

L’onglet "Parois G1" permet de comparer graphiquement des parois rangées par familles.

Un menu (en jaune) permet de sélectionner le critère selon lequel on veut réaliser la comparaison.



Comparer des parois selon 2 critères

L’onglet "Parois G2" permet de comparer graphiquement des parois selon 2 critères.

Des menus (en jaune) permettent de sélectionner :

  • la famille de parois
  • le critère à afficher en abscisse.
  • le critère à afficher en ordonnée.

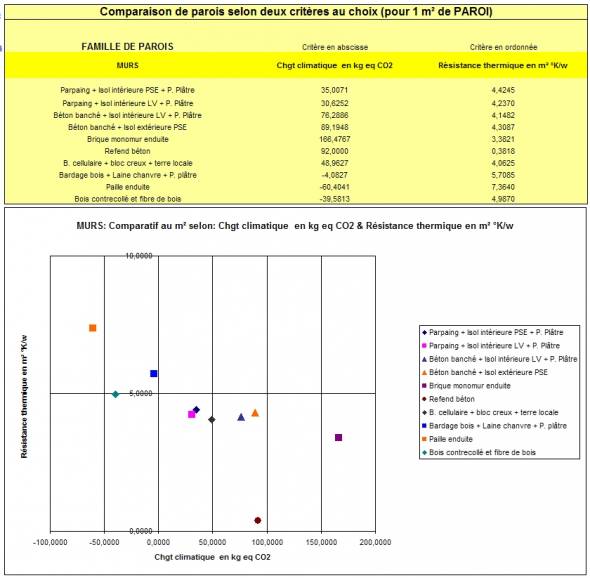

Comparison de parois selon 2 critères

Comparer des parois selon 6 notes

L’onglet "Parois G6" permet de comparer graphiquement des parois selon 6 notes attribuées par COCON. Ces notes et leur représentation se présentent sous la même forme que les informations affichées au nveau de l’onglet dédié à chaque paroi.

Des menus (en jaune) permettent de sélectionner les parois à étudier.

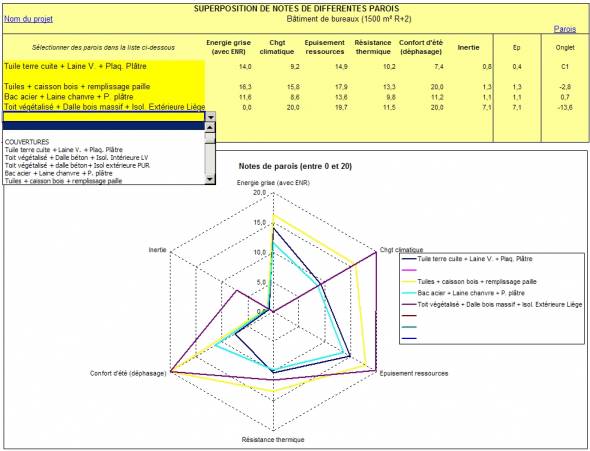

Comparer des parois de bâtiments à partir de 6 notes

Comparer des parois selon 17 impacts environnementaux

L’onglet "Parois G17" permet de visualiser simultanément les 17 impacts environnementaux décrits dans la norme NF P 01-010 utilisée dans les FDES.

On notera que la représentation simultanée de nombreuses caractérististiques environnementales est difficile à interpréter. En effet, l’affichage des valeurs brutes n’a pas beaucoup de sens, car les unités employées sont très différentes. Il est difficile de comparer à une même échelle des kg de CO2, des kg de déchets radioactifs, des kWh, des litres etc.

Nous préconisons donc de réaliser cette représentation après normalisation au travers du menu disponible

La normalisation est réalisée entre 2 bornes formées pour chaque caractéristique environnementale de la plus faible et de la plus forte valeur rencontrée au sein des parois sélectionnées par l’utilisateur.

Des menus (en jaune) permettent de sélectionner :

  • les parois à étudier.
  • le type de représentation graphique
    • valeurs brutes
    • normalisées.
  • le "talon" appliqué dans le cas d’une représentation normalisée. Ainsi les valeurs proches de 0 sont tout de même visibles.

NB : Une représentation normalisée n’a de sens que si au moins 2 parois différentes sont affichées.

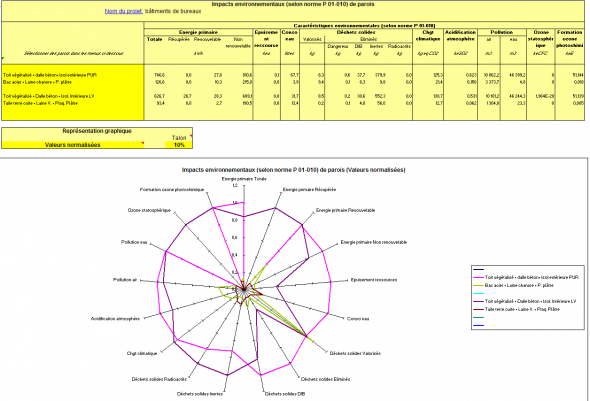

Visualisation graphique - 17 Impacts environnementaux (FDES - NF P 01-10)
