Parois : description d’une couverture

La description d’une couverture dans COCON nécessite de bien différencier les élements qui du point de vue du comportement thermique de la paroi ont :

  • une influence importante
  • ont une influence mineure

Nous illustrons ceci à partir d’une des fiches du livre "L’isolation thermique écologique" de JP. Oliva et S. Courgey aux éditions "Terre vivante"

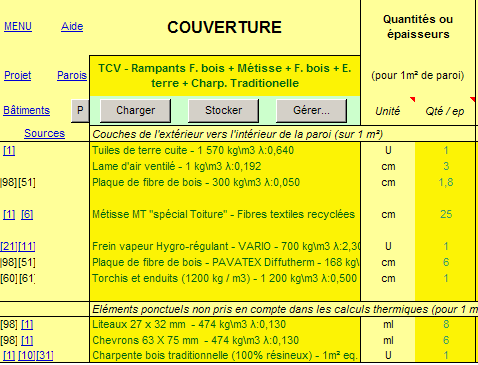

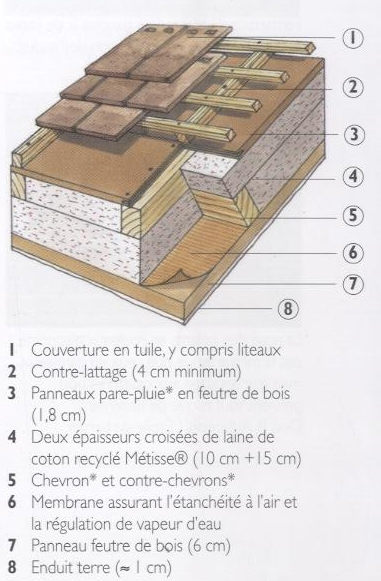

Croquis d'une Toiture chaude ventilée isolée par le dessous - Source L'isolation thermique écologique - JP Oliva et S. Courgey Illustration de la saisie d'une couverture



On remarque ainsi que :

  • les principaux constituants de la paroi sont entrés de l’extérieur vers l’intérieur
  • les éléments ponctuels (liteaux, chevrons) sont entrés dans la zone de saisie qui leur est dédiée
  • la charpente qui supporte la paroi peut être saisie à ce niveau (c’est là notre recommandation) ou seule selon les préférences de l’utilisateur.

Les résultats obtenus sont très proches de ceux de l’article de référence

  • avec prise en compte des élements ponctuels (en dehors du stockage de CO2 qui intègre ici les éléments de charpente)

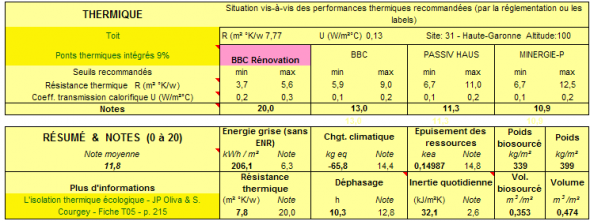

Résumé de la fiche T05 avec prise en compte des élements ponctuels

  • mais encore plus sans prise en compte des éléments de charpente

Résumé de la fiche T05 sans prise en compte des élements ponctuels



Pour plus de détails on se reportera à page 215 - fiche T05 du livre "L’isolation thermique écologique".



Dans le cas où les éléments de charpente ne sont pas décrits dans la paroi, on prendra soin de les décrire dans une autre paroi dédiée afin de ne pas omettre leurs impacts environnementaux à l’échelle du bâtiment.

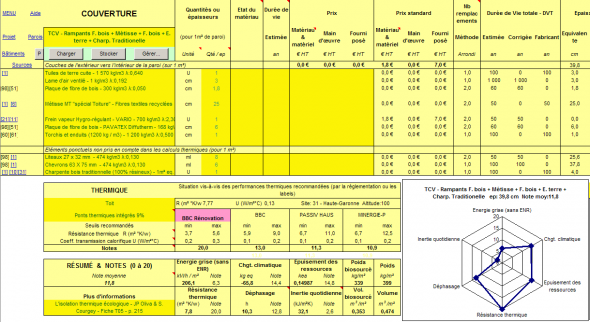

Exemple de toiture
